1检测目的、范围和内容

　　新增风洞娱乐设施具体检测评估内容如下：

　　（1）新增风洞构筑物及相应房屋屋面区域建筑结构概况；

　　（2）新增风洞构筑物使用情况调查；

　　（3）新增风洞构筑物建筑结构布置检测测绘；

　　（3）新增风洞构筑物使用性评估；

　　（4）新增风洞构筑物对房屋现有结构影响评估；

　　（5）新增风洞构筑物安全性分析与评估。

　　2技术依据

　　（1）《建筑结构检测技术标准》（GB/T50344-2019）；

　　（2）《钢结构工程施工质量验收规范》GB 50205-2001；

　　（3）《钢结构检测与鉴定技术规程》DG/TJ 08-2011-2007；

　　（4）《既有建筑物结构检测与评定标准》DG/TJ 08-804-2005。

　　3判定标准

　　（1）《建筑结构荷载规范》（GB50009-2012）；

　　（2）《钢结构设计标准》（GB 50017-2017）；

　　（3）《混凝土结构设计规范》（GB50010-2010）（2015版）；

　　（4）《建筑结构可靠度设计统一标准》（GB 50068-2018）；

　　（5）《民用建筑可靠性鉴定标准》（GB50292-2015）；

　　（6）委托方提供的相关资料。

　　4建筑结构概况

　　4.1房屋屋面建筑结构概况

　　根据委托方提供的图纸资料，公园房屋主体结构为钢筋混凝土结构，部分屋面层构件采用钢骨混凝土，屋面梁截面尺寸为400mm×1000mm、700mm×1300mm以及400mm×900mm。结合现场调查，本次新增的风洞娱乐设施位于房屋屋面设计图纸轴线区域为3-18~3-20/3-K~3-M轴，此区域内屋面采用井字梁板，屋面梁采用钢骨混凝土，截面尺寸主要为400mm×900mm。

　　4.2新增风洞娱乐设施建筑结构概况

　　根据现场调查，新增风洞娱乐设施露天放置，主要由支架、电机、充气垫以及附属钢楼梯等组成，其中支架整体平面形状呈八边形，由内外两层平面呈八边形的支架组成，内层为主体结构，外层为延伸的支撑结构。电机置于内层支架中部，充气垫位于内外两层支架的顶面。支架顶面距地高度约为2.32m。附属钢楼梯为单跑钢楼梯，楼梯平台距地高度约为3.24m。

　　新增的风洞娱乐设施支架及楼梯均采用钢结构。根据现场调查，支架钢构件截面形式均为方钢管，其中钢立柱截面尺寸为□100mm×100mm×5mm，其他支撑杆件截面尺寸主要为□80mm×60mm×4mm、□60mm×60mm×3mm；支架通过沿四周内外两层设置的简易支座搁置于现状屋面地坪上。电机与内层支架采用高强螺栓紧固连接。钢楼梯钢平台立柱和横梁截面形式均为方钢管，截面尺寸均为□50mm×50mm×3mm，楼梯立柱直接搁置于现状屋面地坪上，横梁与立柱采用螺栓铰接。

　　5检测及结果分析

　　新增风洞娱乐设施使用性评估

　　（1）风洞支架。电机与内层支架采用高强螺栓紧固连接，未见隔振减震装置。后期使用过程中，电机转动会引起支架振动，应当从底座施工阶段开始安装减震装置。

　　（2）钢楼梯结构。钢楼梯钢平台立柱和横梁截面形式均为方钢管，截面尺寸均为□50mm×50mm×3mm，楼梯平台立柱直接搁置于现状屋面地坪上，横梁与立柱采用螺栓铰接。从钢楼梯结构布置来看，楼梯平台柱脚处无可靠连接，且横梁与立柱采用螺栓铰接，纵向缺少约束，易形成不稳定的机构。现场调查时，单个人员站立在楼梯平台上，楼梯整体较易晃动，有失稳隐患。

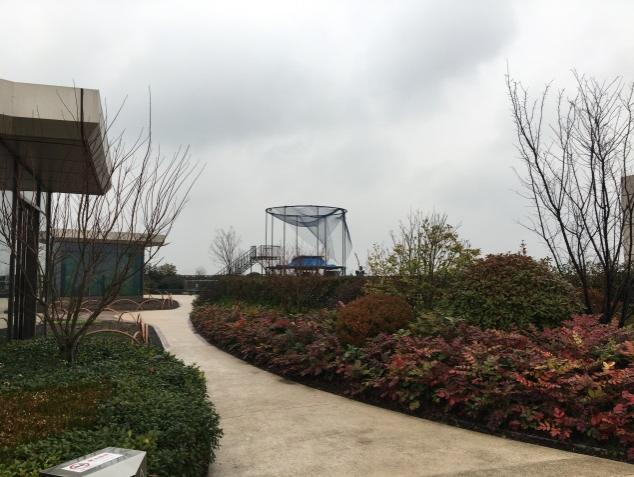

　　（3）周边场地情况。根据现场调查，新增的风洞娱乐设施位于房屋屋面西南角处，西侧靠近爱琴海购物公园商场中庭穹顶，东侧靠近屋面边缘，四周多为屋面绿植（灌木、乔木丛）。现场对于新增的风洞娱乐设施边缘距离商场中庭穹顶及屋面边缘的距离进行了测量，风洞娱乐设施边缘距离商场中庭穹顶最近处约4.5m，距离屋面边缘最近处约7.0m。考虑到风洞周边多为灌木、乔木类绿植，且距离商场中庭穹顶及屋面边缘较近，上海地区基本风压为0.55kN/m2，且随高度的增加而增大，风洞位于屋面，风的作用将显著增大，使用过程中存在安全隐患，需加强防护。
