1检测目的、范围和内容

　　本次受检房屋位于上海市，为一幢地上五层，局部六层框架结构房屋，建成于2020年，原设计结构图纸基本齐全（CAD版）。目前，房屋一层西侧区域拟增设钢结构插层，插层区域面积约775m2，委托方提供了钢结构插层设计图纸（CAD版），为了解钢结构插层承载力状况，对插层钢结构承载力进行验算分析，并出具钢结构插层承载力专项评估咨询报告。

　　根据委托方要求，本次咨询内容仅对委托方提供的钢结构插层设计图纸进行建模计算分析，不对整体房屋及原有结构进行验算评估。

　　2技术依据及判定标准

　　[01]国家标准，《建筑结构可靠性设计统一标准》GB50068-2018

　　[02]国家标准，《建筑结构荷载规范》GB50009-2012

　　[03]国家标准，《钢结构设计标准》GB50017-2017；

　　[04]国家标准，《建筑抗震设计规范》GB50011-2010（2016年版）

　　[05]国家标准，《既有建筑鉴定与加固通用规范》GB55021-2021

　　[06]检测咨询合同及业主提供的其他相关资料

　　3受检房屋调查及分析

　　3.1房屋改造情况说明

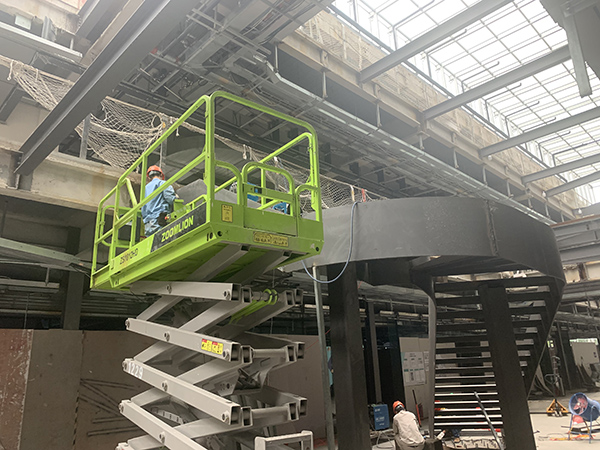

　　根据委托方介绍及提供的相关图纸资料，房屋拟于2022年进行了钢结构插层改造，主要在一层1-5/A-D轴区域，具体位置详见图6.2-1所示，原一层层高为6.0m，插层改造后一层层高为3.0m，插层层高为3.0m，插层结构采用钢梁+压型钢板组合楼板形式，钢梁通过后置埋板及化学锚栓与原混凝土柱相连，南北跨中设有钢柱。

　　3.2承载力验算

　　（1）验算条件

　　本次按照原设计结构图纸及插层改造图纸进行建模计算，本次结构验算仅针对委托钢平台区域，不对原结构进行评判。采用PKPM软件计算程序进行承载力计算。

　　（2）验算结果

　　验算结果表明：插层结构钢梁、钢柱应力比基本满足承载力计算要求。
