钢结构射线焊缝检测的定义

什么是焊缝检测

焊缝检测包括检验在焊接过程中焊接工艺参数是否正确，焊接设备运行是否正常，焊接夹具夹紧是否牢固，在操作过程中可能出现的焊接缺陷等。焊接过程中检验主要在整个操作过程中完成。

钢结构常见射线焊接方法

1、手工电弧焊：通电后产生电弧使焊条中的焊丝熔化，滴落在焊件上被电弧所吹成的小凹槽熔池中。由焊条药皮形成的熔渣和气体覆盖着熔池，防止空气与熔化的液体金属接触，避免形成脆性易裂化合物。

2、埋弧焊：电弧在焊剂层下燃烧的一种电弧焊方法。焊丝不涂药皮，但施焊端靠由焊剂漏头自动流下的颗粒状焊剂所覆盖，电弧完全被埋在焊剂之内，电弧热量集中，熔深大，适于厚板的焊接，具有很高的生产率，同时焊接质量好，焊件变形小。

3、气体保护焊：利用二氧化碳气体或其他惰性气体作为保护介质的一种电弧熔焊方法。依靠保护气体在电弧周围形成局部保护层，以防止有害气体的侵入并保证焊接过程的稳定性。焊缝强度比手工电弧焊高，塑性和抗腐蚀性好，适用于全位置的焊接，有前进法和后退法。

钢结构焊缝检测质量的方法

1、气密性实验：一般检验管道，盛器，密闭容器上焊接是 否存在不致密的缺陷，以便及时发现，进行排除并修复。操作 方法非常简单，具体做法：在焊缝周围涂抹肥皂水，在密闭容 通过远低于容器工作压力的压缩空气，由于容器内外气体的压力 差，如果焊接接头有穿透性缺陷时就会有肥皂水气泡。这种检验 方法常用于受压容器接管加强圈的焊缝检验。此法非常简单原理 就象修补自行车内胎。

2、氨气实验：一般用于某些管子或小型受压容器。实验的原理非常简单，是运用氨与硝酸汞反应后，生成物颜色变黑。

3、煤油实验：实验原理：利用煤油具有很强的渗透性。特点：煤油实验常用于不受压容器的对接焊缝，如敞开的容器，储存石油，汽油的固定式容器等。在焊缝表面及热影响区涂上石灰水溶液，待干燥后，在焊缝的另一面仔细地涂上煤油。由于煤油具有很强的渗透特性，当焊接接头存在贯穿性缺陷时，煤油就能渗透过去，在涂有石灰水的带状白色表面上显露出油斑点或带条状油迹。注意：为了精确地确定缺陷的大小和位臵，检查工作要在涂煤油后立即开始，发现油斑就及时将缺陷标出，以免渗油痕迹渐渐散开模糊不清。

4、荧光检验：属于无损探伤检验是非破坏性检验中的一种特殊的检验方式。是利用渗透，磁粉，超声波，射线等检验方法来发现焊缝表面的细微缺陷及存在于焊缝内部的缺陷。目前，这类检验方法已在重要的焊接结构中被广泛的应用。特点：用来检验焊件表面缺陷的一种方法。

5、着色检验：属于无损探伤检验。它的原理与荧光检验原理相似，不同之处是用着色剂取代荧光粉而显示缺陷。特点：灵敏度比荧光检验高，也较为方便。其灵敏度一般为0.01mm，深度为0.03-0.04mm。

6、磁粉检验：适合于薄板焊件或焊缝表面裂纹的检验，是用来探测焊缝表面细微裂纹的一种检验方法。原理：铁磁性材料在强磁场中表面缺陷产生的漏磁场吸附磁粉的现象来进行检验的。

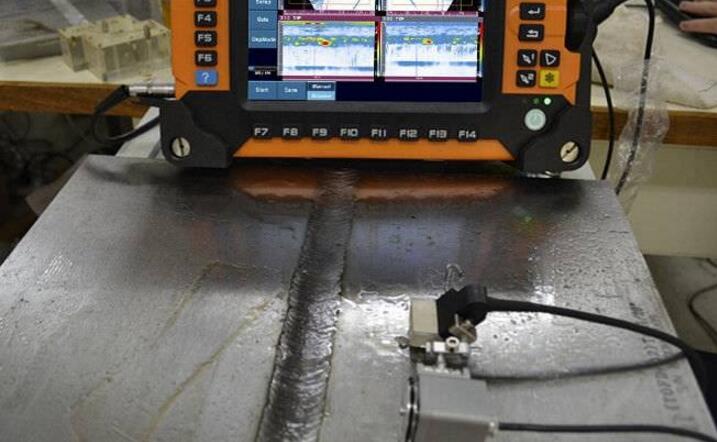

7、超生波检验：原理：利用超生波在金属内部直线传播遇到两种介质的界面时会发生反射和折射的原理来检验焊缝内部缺陷的。
